Willkommen beim WindMonitor!

Beim Monitoring einer Kleinwindanlage gibt es unterschiedliche Ansprüche. Für den einen ist der Erntezähler den man von Zeit zu Zeit ausliest und der direkte Blick auf die Anlage genug, andere wollen die Funktion des Systems genau verfolgen. Wir gehören zu den anderen. 😊

Unsere Braun ANTARIS 7.5 auf 12 Meter Kippmast ist seit Ende 2023 in Betrieb und wurde anschliessend um den WindMonitor ergänzt. Zunächst eine Entwicklung für den eigenen Gebrauch, haben wir das System mittlerweile zu einem Produkt in Kleinserie weiterentwickelt und bieten es hier auch anderen Betreibern von Kleinwindanlagen an.

Funktionsumfang

Um den grossen Funktionsumfang zu erleben, gibt es drei Möglichkeiten:

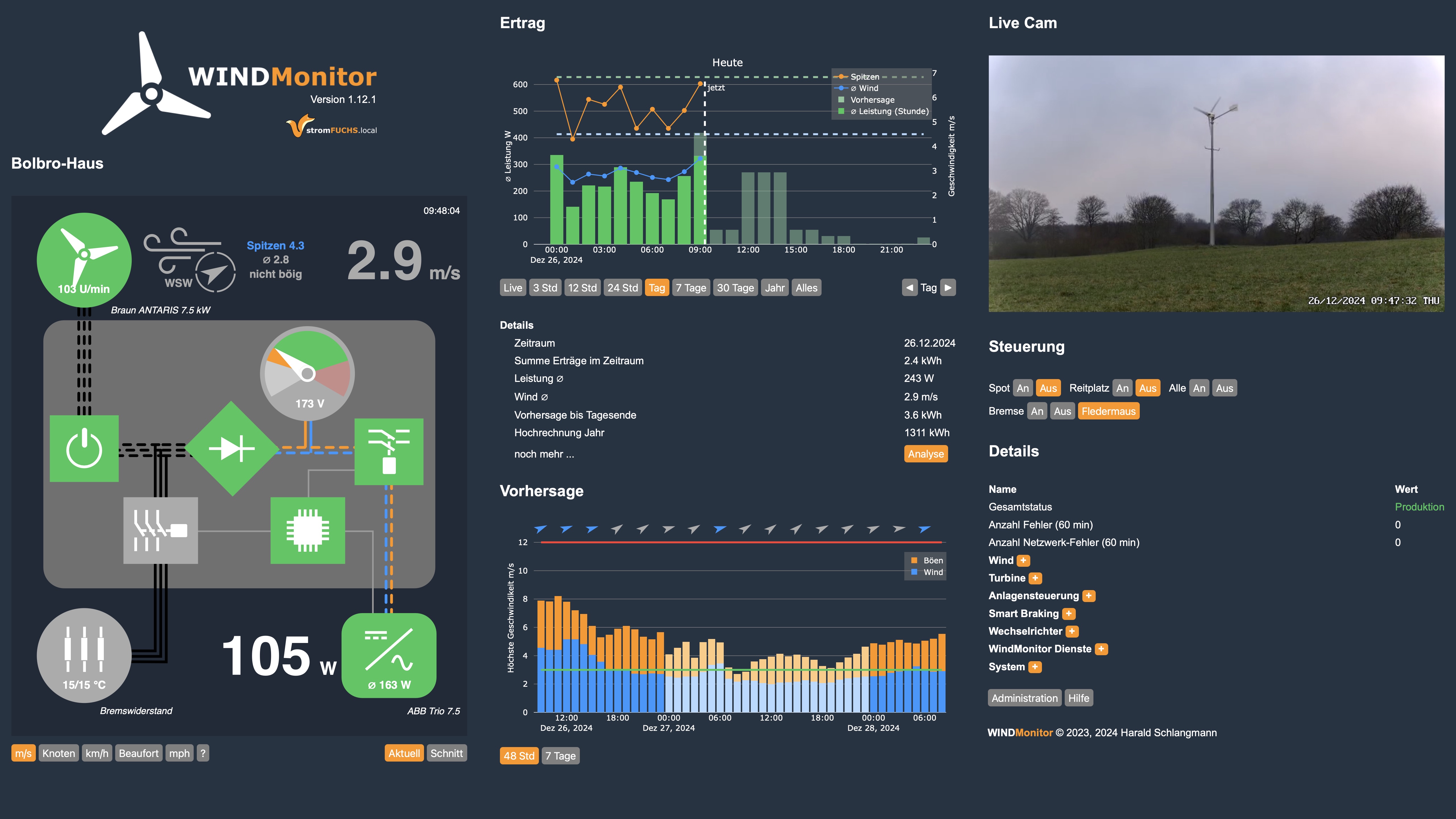

1. Das Monitoring unserer eigenen Anlage ist online hier verfügbar. Auch wenn die Anzeige für Gäste nur lesend ist, kann man doch sehr schön sehen was alles geht.
2. Im Downloadbereich findet sich unsere ausführliche Installations- und Bedienungsanleitung mit vielen Abbildungen und Erläuterungen.
3. Zuletzt haben wir im Folgenden eine Liste aller wesentlichen Features und Funktionen.
   • Auslesen von Wechselrichter und Turbinen-Status
   • Auslesen des internen Status der Anlagensteuerung, insbesondere Schaltung von Bremse und Verbindung Turbine / Wechselrichter
   • Messung der aktuellen Temperatur einer oder mehrere Bremswiderstände
   • Messung und Protokollierung der Windgeschwindigkeit
   • Integration einer Windvorhersage für die kommenden 48 Stunden
   • Auswertung der Ertragsdaten von Echtzeit bis mehrjährig
   • Qualifizierte Vorhersage von Tages- und Jahreserträgen
   • Analyse des Gesamtstatus der Anlage mit diversen kontinuierlich ablaufenden Selbst-Prüfungen; beim Auftreten von Fehlern wird der Betreiber per E-Mail benachrichtigt
   • Optimierter Windsensor-Eingang erlaubt Kabellängen größer 100 Meter
   • Zwei Windsensor-Ausgänge mit entprelltem und restauriertem Rechtecksignal
   • Eine lokale oder wahlweise öffentliche Web-Ansicht bzw. App

• Optionale Integration einer Web-Cam
• Optionale Steuerung von Flutlichtern zur nächtlichen Kontrolle von Mast und Rotor
• Externe Steuerung der Bremse und darauf aufbauende Funktionen:
• Smart Braking erhöht Erträge und schont das System indem die Abschaltgeschwindigkeit abhängig von der Volatilität des Windes gesteuert wird
• Smart Startup bremst die Anlage während der Startphase und ohne Wechselrichterlast leicht ein; damit werden Geräuschemissionen der Anlage in der Startphase reduziert
• Die voll programmierbare automatische Abschaltung der Anlage bei Fledermaus Flugwetter ermöglicht Abbildung der Vorgaben aus der Baugenehmigung; neben der Echtzeitsteuerung werden auch Jahres-Reports erzeugt
• Weiterleitung aller Statusinformationen an einen MQTT Server bzw. Homeautomation und Energiemanagement
• System ist Backup- und Update-fähig

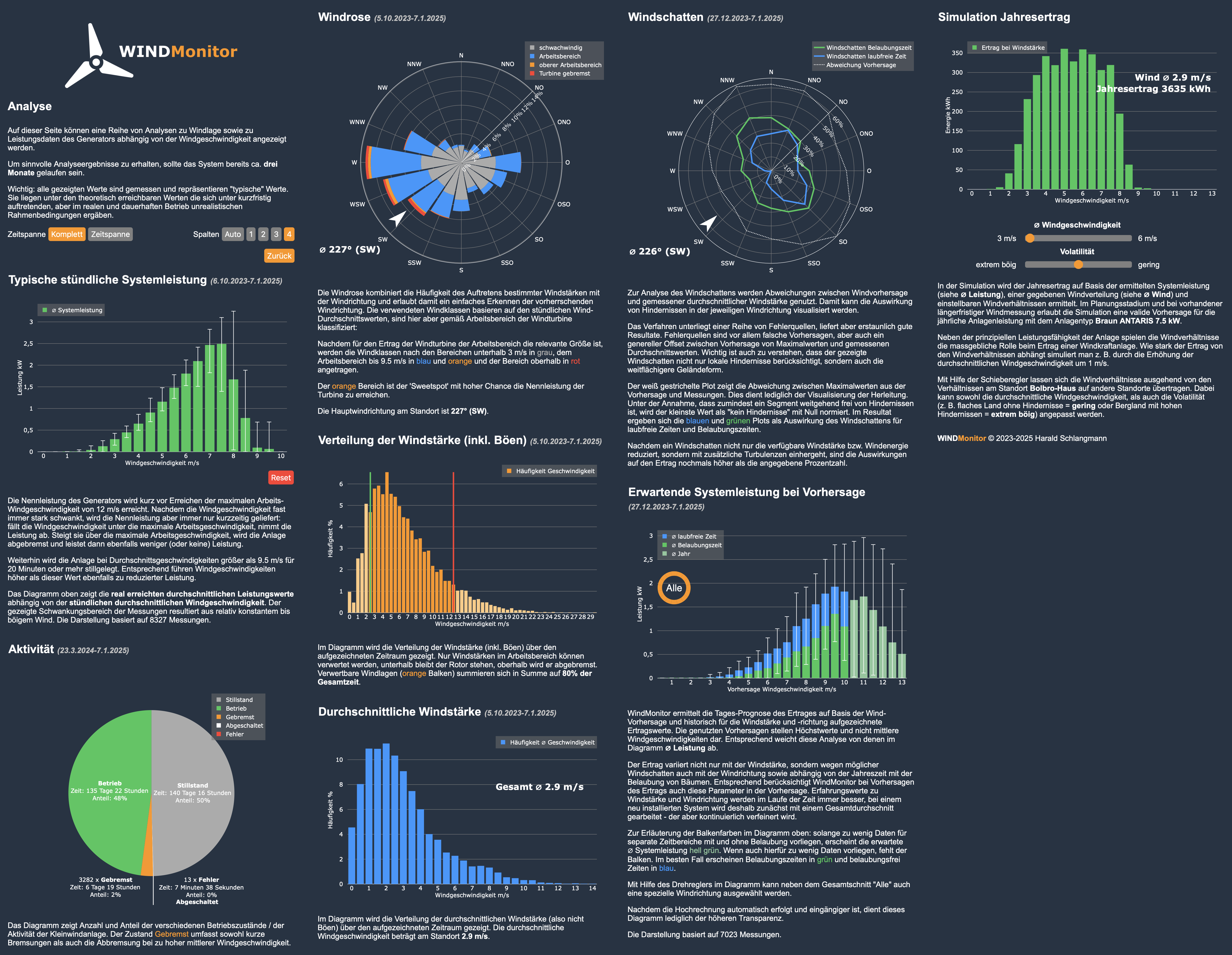

• Acht detaillierte Analysen von Wind- und Anlagendaten für ganz Neugierige: Diagramme und Erläuterungen zu ∅ Leistung, Vorhersage, Windrose, Windlage, ∅ Wind, Windschatten, Simulation, Aktivität

Unsere Lösung

Anders als vollintegrierte Lösungen (z. B. der in der Leistungsklasse nicht mehr verfügbare Smart!wind Wind-Wechselrichter), ist die Anlage von Braun eine aus diskreten elektrischen Komponenten aufgebaute Lösung. Der verwendete ABB/Fimer Solarwechselrichter und die Kennliniensteuerung besitzen zwar einfache Schnittstellen, von einer smarten und ganzheitlichen Lösung ist das aber weit entfernt. Wenn man also die Gesamtansicht aus Windlage, Turbine, Anlagensteuerung, Wechselrichter und Erträgen sehen will, muss man Hand anlegen.

Der WindMonitor besteht aus einem Kleinrechner mit spezieller Anschlussplatine für diverse Sensoren und den Wechselrichter. Der WindMonitor wird per LAN Kabel oder WLAN ins Hausnetz integriert. Das Gerät wird entweder in der Braun Schaltschrank oder in einen separaten Verteilerkasten in der Nähe des Schaltschranks installiert:

Der Einbau muss durch einen qualifizierten Elektriker / eine qualifizierte Elektrikerin erfolgen. Eine bebilderte Einbauanleitung liegt dem WindMonitor bei. Im Lieferumfang befindet sich ein Kleinrechner mit WindMonitor-Platine, ein Netzteil, ein Temperatursensor sowie die Installations- und Bedienungsanleitung.

Für den Einbau sind zwei verschiedene Optionen verfügbar:

• DIN-Schienen-Halterung A und ein Unterverteiler für die Installation neben dem Schaltschrank
• DIN-Schienen-Halterung B für den Einbau des Windmonitor in den Braun Schaltschrank.

Die Variante B erfordert eine Einbaubreite von 3-4 TE für den Kleinrechner plus 2 TE für das Netzteil. Bitte vor der Bestellung prüfen, ob der im Schaltschrank verfügbare Platz dafür ausreicht. Wir empfehlen im Normalfall die Variante A mit Unterverteiler.

Die zum Anschluss notwendigen Kabel sind Standardartikel und nicht enthalten.

Kompatibilität

WindMonitor ist kompatibel mit Braun ANTARIS Anlagen mit ABB / Fimer Trio Wechselrichter 5.8, 7.5, 8.5 und der Braun Anlagensteuerung. Bei Fragen melden Sie sich bitte bei uns oder der Firma Braun.

Preis und Bestellung

Der Preis inklusive Porto (Deutschland) beträgt

699,53 EUR (587 EUR netto)	Halterung A
749,70 EUR (630 EUR netto)	Halterung B und Unterverteiler
119,00 EUR (100 EUR netto)	Ersatz-Board, Board-Upgrade

Wir stellen das Gerät nach Bestellung individuell her, Lieferung erfolgt typischerweise in Wochenfrist. Bezahlung per Überweisung oder PayPal.

Downloads und Links

• Diese Seite http://windmonitor.gps-laptimer.de
• Monitoring Kleinwindanlage am Bolbro-Haus
• Installations- und Bedienungsanleitung
• Blog zu Planung und Bau unserer Kleinwindanlage
